一、产品概述

        RS485EESA/RS485EESAN 是+5V/+3.3V(特定版本)、半双工串口通讯芯片，其中 RS485EESA 是常规485 芯片，RS485EESAN 是具有自适应总线极性的无极性 485 芯片。该芯片通讯端口具有±15KV ESD保护能力。电路内部包含一路驱动器和一路接收器，以及总线极性自适应电路。

        RS485EESA/RS485EESAN 具有增强的摆率限制，有助于降低输出 EMI 以及不匹配的终端连接引起的反射，实现 500kbps 的无误码数据传输。

        RS485EESA/RS485EESAN 芯片接收器输入阻抗为 1/8 单位负载，允许多达 256 个收发器挂接在总线上，实现半双工通信。所有驱动器输出提供±15KV 的 ESD 保护，采用 8 脚 SOP 封装，工作于-40℃至+85℃温度范围。

二、产品特性

        ● +5V/+3.3V(特定版本) 电源电压

        ● 无极性芯片自适应总线极性

        ● 阻抗极性自动匹配

        ● 增强摆率限制有助于降低输出 EMI 以及不匹配的终端连接引起的反射，实现 500kbps 的无误码数据传输

        ● 通信端口提供±15KV ESD 保护

        ● Fail-safe 功能

        ● 具有 1/8 单位负载，多达 256 个收发器可挂接在同一总线上

三、典型应用

        ● 电力仪器仪表

        ● 安防系统

        ● 工业控制

        ● 自动 HVAC 系统

四、定购信息

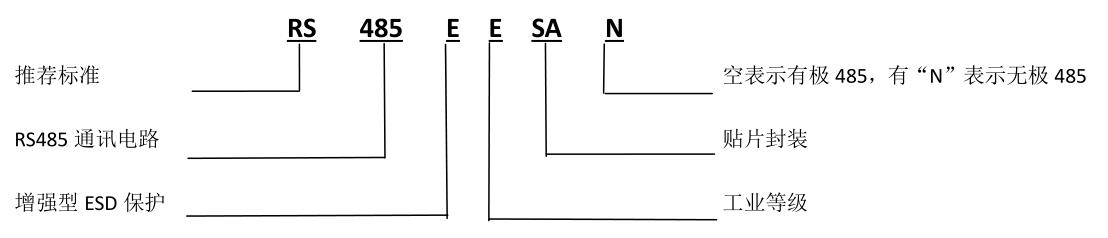

五、型号定义

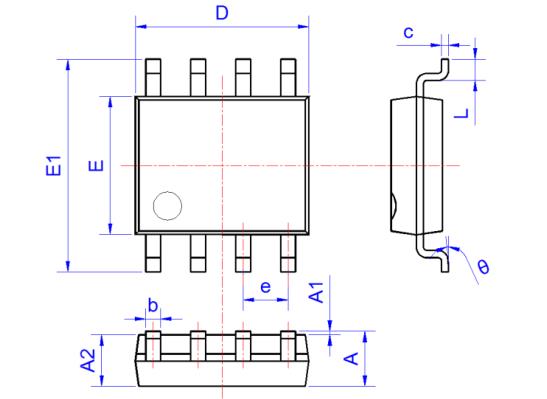

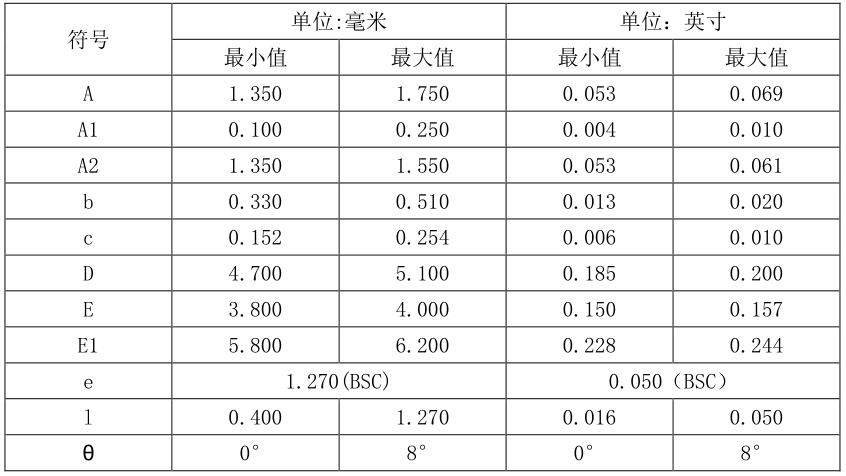

六、 引脚定义、封装尺寸说明

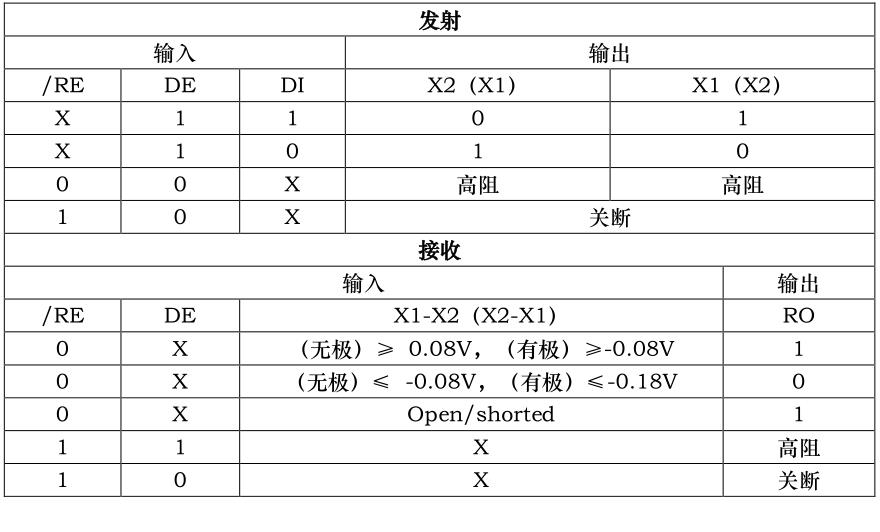

七、真值表

（取决于判断 X1 与 X2 哪个为 A 端口，另一个为 B 端口）
